AMAZE0とは

  • 『ドリームプロジェクト』第二段の続編、RE-J Projectにより設計開発された『アナログペダル機能拡張用コントローラー』です。
    • MCU: Atmel ATMega328P-PU (Flash:32KB,SRAM:2KB,EEPROM:1KB)
    • LCD: Sunlink SC1602BBWB-XA-GB-G01 (16桁×2行液晶文字表示器)
    • フットスイッチ(2個): Custom Actuator, OMRON B3F-4000 Tact Switch
    • アナログ値制御(2個): 10kBボリューム, A/D入力
    • テンポ表示LED: A-bright AL-314IPC-002 (透明・高輝度ピンク)
    • RE-J Project開発、オリジナルソフトウェア(C言語、マルチタスク)で駆動されます。

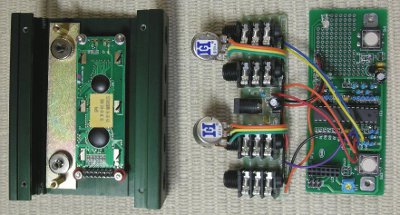

http://www.jrc4558d.com/AMAZE0-Inside.jpg http://www.jrc4558d.com/AMAZE0-Construction.jpg

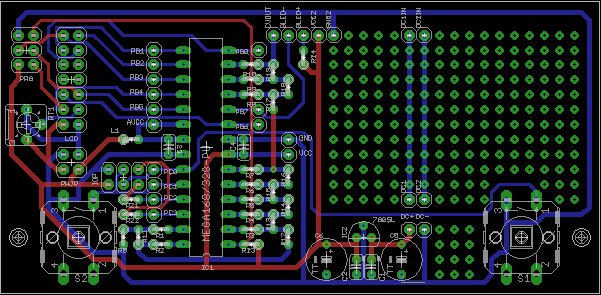

http://www.jrc4558d.com/AMAZE0-MCUPCB.jpg

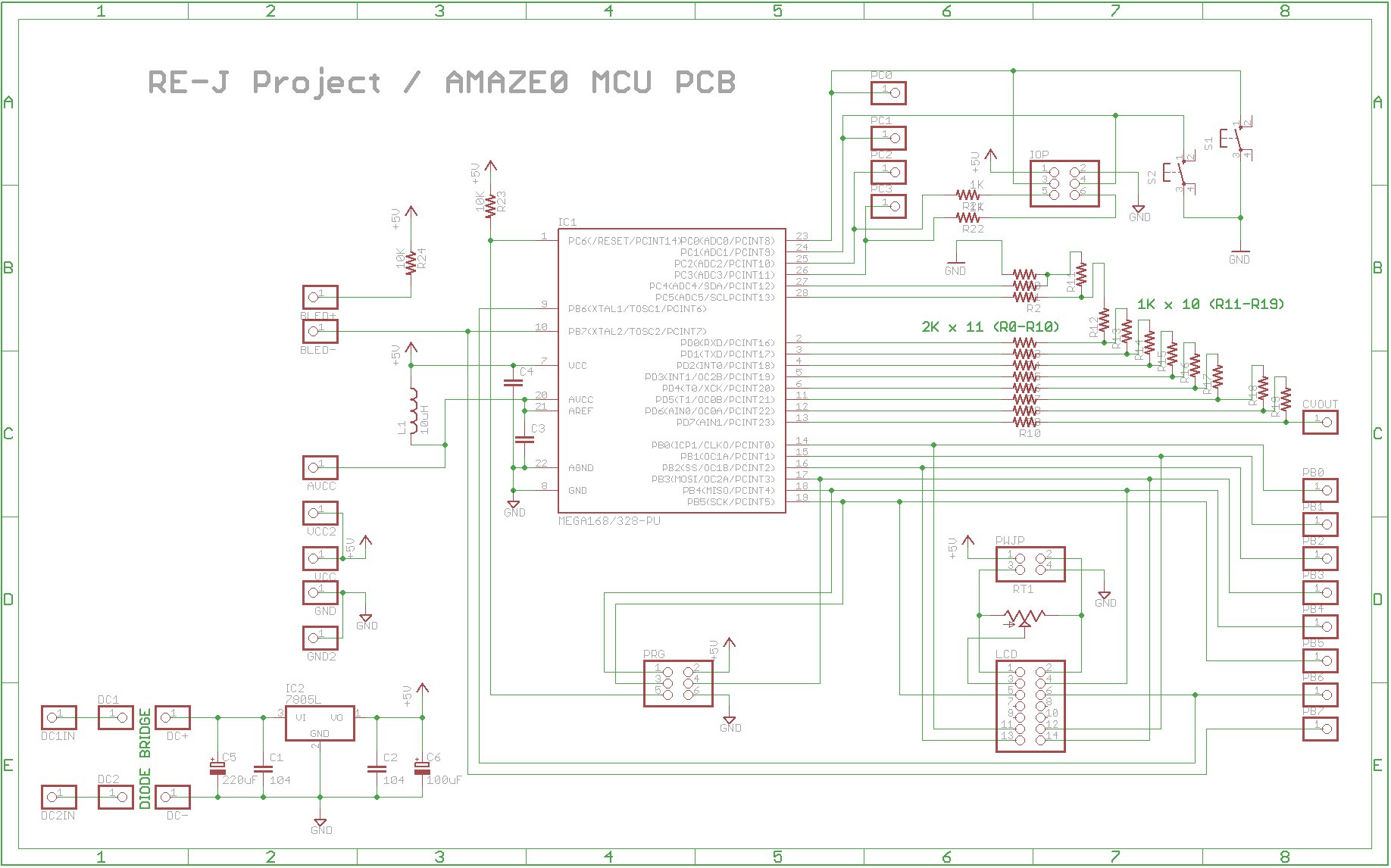

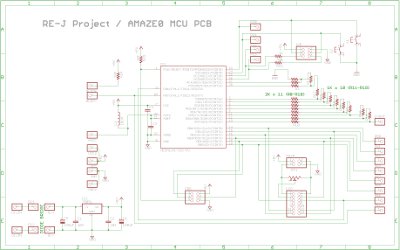

http://www.jrc4558d.com/AMAZE0-MCUSCHM-mini.jpg

  • 『AMAZE0』 第1弾 ARDX20用タップテンポ&モジュレーションコントローラー http://www.jrc4558d.com/AMAZE0-FG1-mini.jpg
  • 16桁×2行の液晶表示、軽快な特注フットスイッチ、アナログパラメーター制御用ノブ、テンポ表示LED(ピンク)を搭載します。
  • RE-J Project開発、オリジナルソフトウェアにより、賢いタップテンポ&モジュレー ション機能を実現します。
  • タップテンポ機能、モジュレーション機能、8バンクのプログラムメモリー機能を搭載しています。

http://www.jrc4558d.com/AMAZE0-PF1.jpg http://www.jrc4558d.com/AMAZE0-PF2.jpg
